| 中海达ZTS-420系列彩屏全站仪 |
 |
|
联系人：史经理 联系电话：18611834448（微信同号） 地址：北京市昌平区立汤路186号龙德紫金2号楼307室 |
|
用户操作： 咨询 留言 |

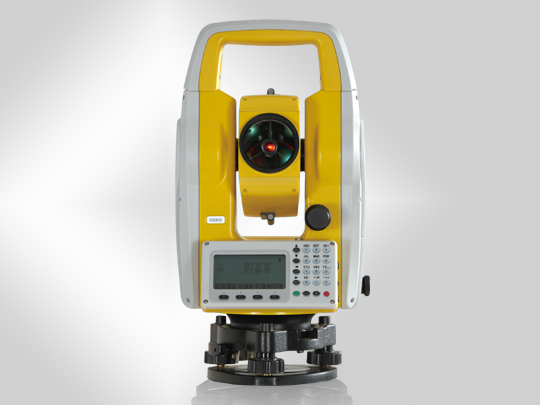

中海达彩屏系列全站仪
ZTS-420系列全站仪为中海达公司旗下中海达品牌的彩屏全站仪产品。 此款产品采用绝对编码测角技术、光电一体式双轴补偿系统，利用STM32架构设计的强大兼容性和处理能力特点，使用2.8寸高亮彩色显示屏，对电路部分进行高集成设计，配合海星达品牌独特的结构设计和全面提升的免棱镜测距技术，并且继承了品牌坚持的智能理念，为智能型全站仪添上色彩。
2.8寸高亮彩色显示屏光电一体式双轴补偿600米免棱镜距离测量，精测0.8秒，跟踪0.4秒标配RS232C/OTG U盘/SD卡/MicroUSB接口智能联机检校软件
|
型号 |
ZTS-420R |
ZTS-420L6 |
ZTS-420L8 |
ZTS-420L10 |
|
角度测量（HZ、V） |
||||
|
测角原理 |
绝对编码 |
|||
|
最小读数 |
1″ |
|||
|
测角精度 |
2″ |
|||
|
望远镜 |
||||
|
放大倍数 |
30X |
|||
|
视场角 |
1°30′ |
|||
|
最短视距 |
1.5m |
|||
|
十字丝 |
照明 |
|||
|
补偿器 |
||||
|
系统 |
光电一体式双轴补偿器 |
|||
|
补偿范围 |
±3′ |
|||
|
设置精度 |
1″ |
|||
|
距离测量（IR） |
||||
|
测程 单棱镜 大气一般/好 |
2500m/3000m |
4000m/5000m |
||
|
使用反射片 |
800m |
1000m |
||
|
测距精度（精测/粗测/跟踪） |
2mm+2ppm |
|||
|
测量时间（重复/跟踪） |
1秒/0.5秒 |
0.8秒/0.4秒 |
0.8秒 /0.3秒 |
|
|
无棱镜测距（RL） |
||||
|
测程（使用反射率为90%的柯达白卡） |
350m |
600m |
800m |
1000m |
|
测距精度 |
3mm+2ppm |
|||
|
测量时间 |
约1.5秒 |
|||
|
通讯 |
||||
|
内存数据容量 |
20000数据点/SD卡（标配8G OTG U盘） |
|||
|
接口 |
标准RS232串口/MicroUSB/U盘 |
|||
|
无线通讯 |
蓝牙 |
|||
|
数据格式 |
ASCII |
|||
|
操作 |
||||
|
操作系统 |
中文实时操作系统 |
|||
|
显示屏 |
2.8寸240*320像素高亮彩色显示屏 |
|||
|
键盘 |
双面数字蓝色背光硅胶按键 |
|||
|
激光对点器 |
||||
|
类型 |
激光对点，4级亮度调节（光学对点器可配） |
|||
|
精度 |
1mm（仪器高1.5米） |
|||
|
环境条件 |
||||
|
工作温度范围 |
-20℃-50℃ |
|||
|
存储温度范围 |
-40℃-70℃ |
|||
|
温度气压输入 |
自动传感 |
|||
|
防水防尘（依据标准：IEC60529） |
IP55 |
|||
|
电源供应 |
||||
|
电池类型 |
高能锂电 |
|||
|
电压/容量 |
7.4V 3000mAh |
|||
|
工作时间 使用ZBA-400 |
8小时(新电池25℃30秒测量一次) 16小时连续测角模式 |
|||
|
测量次数 |
约12000次 |
|||
